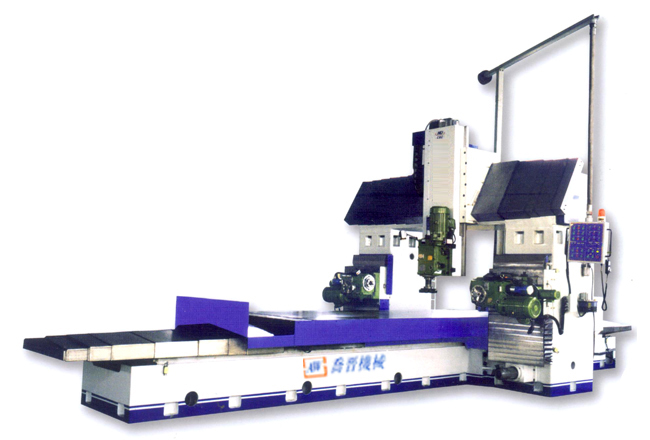

程控定梁龙门系列

程控定梁龙门系列
型号 MODEL CP1420 CP1435 CP2025 CP2035 CP2045 CP2460 CP2580 CP25100 CP25120
工作台面积
(宽×长)
Table size(W×L)
1000×
2500
1000×
4000
1600×
3000
1600×
4000
1600×
5000
2000×
6500
2000×
8000
2000×
10000
2000×
12000
加工行程
Processing travel
宽W 1400 1400 2000 2000 2000 2400 2500 2500 2500
长L 2000 3500 2500 3500 4500 6000 8000 10000 12000
高H 800 800 800 800 1000 1000 1000 1000 1000
主轴鼻端到台面距离
Distance from spindle nose to table
100-
900
100-
900
100-
900
100-
900
200-
1200
200-
1200
200-
1200
200-
1200
200-
1200
龙门间距
The distance between columns
1600 2200 2200 2600 2700 2700 2700
主轴电机功率 (HP)
Spindle motor power
10(标准 Standard);
可选配 Optional 15
15 20 25 25 25
主轴锥孔
Spindle hole taper
NT50
主轴转速 (RPM)
Spindle speed
机械九段人工变速
Changing speed with 9mechanism grades;
66、83、116、166、216、291、375、493、662
(标准Standard);
104、133、183、262、341、458、583、791、1041 (选配Optional)
机械两段高低档
Low-high speed with 2 mechanism grades;
H: 120-1080 (无级调速 Stepless speed change)
L : 42-378 (无级调速 Stepless speed change)
刀具最大直径 (毫米)
Max.diameter of tool
250
快进速度 (毫米/分)
Rapid speed
8000 (X、Y轴);4000 (Z轴)
切削进给速度 (毫米/分)
Processing feed speed
5-4000 (X、Y轴);2000 (Z轴)
工作台最大承重 (公斤) Max.loading capacity of table 5000 7000 8000 10000 12000 18000 25000 35000 40000
气源需求 (Mpa)
Air source
0.6
伺服系统
Servo system
日本 Japan
程控系统
NC system
德国西门子 SIEMENS
机床重量()
Weight
25 32 38 40 60 80 95 120 140
侧铣头参数
Parameter of side milling head
主轴功率 Spindle power: 7.5KW;
主轴转速 Spindle speed: 66、83、116、166、216、291、375、493、662 (RPM),
机械人工变速Changing speed through manual way.
上下行程Vertical travel:650;
左右行程Left-right travel:380
上下运动采用变频无级调速;左右有机动快移动作;左右进给为机械手轮;
带自动装卸刀装置
Stepless speed change through frequency conversion in vertical direcction;
rapid movement drove by motor in left-right direction;
left-right feed through mechanism handwheel;
equipped with automatic changing tool device.
