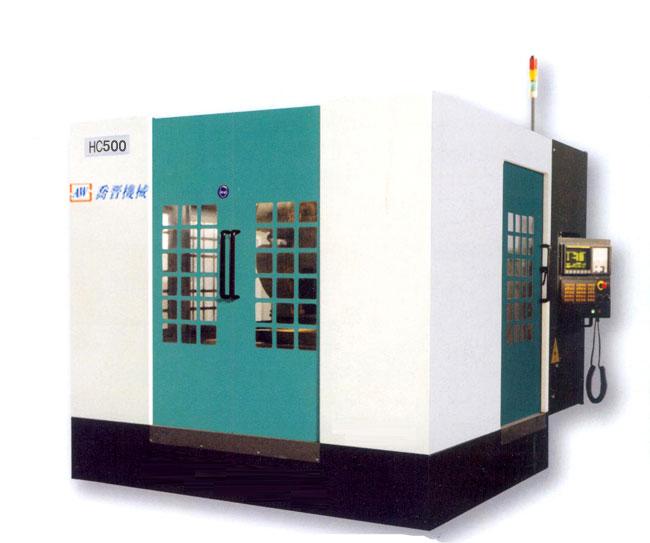

卧式加工中心HC-500
| 项目/机型 |
单位 Unit |
HC-400 |
HC-500 |
HC-630 |
HC-800 |
HHC-1212 |
HHC-2418 |
HHC-3218 |
HC-6350(B) |
| 移动行程部分 |
| X轴行程 X travel |
mm |
630 |
800 |
1000 |
1200 |
1250 |
2400 |
3200 |
600 |
| Y轴行程 Y travel |
mm |
550 |
600 |
800 |
1000 |
1000 |
1800 |
1800 |
530 |
| Z轴行程 Z travel |
mm |
600 |
600 |
900 |
1100 |
1100 |
1500 |
1500 |
530 |
| 主轴端面到工作中心距离 Spindle nose to table center |
mm |
150~750 |
150~750 |
200~1100 |
200~1300 |
300~1400 |
680~2180 |
680~2180 |
310~840(270~800) |
| 主轴中心到工作台上面距离 Spindle center to table face |
mm |
50~550 |
50~650 |
0~800 |
70~1070 |
70~1070 |
50~1850 |
50~1850 |
0~530 |
| 工作台部分 |
| 工作方式 Working manner |
|
NC0.001° 选配1°等分 |
NC0.001° 选配1°等分 |
NC0.001° 选配1°等分 |
5°分度 选配NC0.001° |
5°分度 选配NC0.001° |
NC0.001° 选配1°等分 |
NC0.001° 选配1°等分 |
NC0.001° 选配1°等分 |
| 工作台尺寸 Table size |
mm×mm |
400*400 |
500*600 |
630*630 |
800*800 |
1000*1000 |
1500*1500 |
1500*1500 |
500*600 |
| T型槽（宽度×数量×间距） T slot(wide×number×space) |
mm |
14*5*80 |
14*6*80 |
18*5*125 |
22*5*160 |
22*5*200 |
28*5*275 |
28*5*275 |
14*6*80 |
| 工作台最大承重 Max loading |
Kg |
400 |
500 |
1500 |
2000 |
3000 |
8000 |
8000 |
500 |
| 主轴部分 |
| 主轴马达功率 Spindle motor |
Kw |
7.5/9 |
11/15 |
15/18.5 |
18.5/22 |
18.5/22 |
18.5/22 |
18.5/22 |
7.5/9(11/15) |
| 主轴最高转速 Spindle Max speed |
rpm |
8000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
| 主轴锥度 Spindle taper |
No. |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT-40(BT50) |
| 进给马达 |
| X、Y、Z轴进给马达扭距 X、Y、Z sevor motor |
Nm |
|
|
|
|
|
|
|
|
| 数控转台马达扭距 Rotary table motor |
Nm |
|
|
|
|
|
|
|
|
| 移动速度 |
| 三轴快移速度 Rapid speed |
m/min |
20 |
20 |
20 |
15 |
15 |
12 |
12 |
20 |
| 三轴进给速度 Cutting speed |
m/min |
0~10 |
0~10 |
0~10 |
0~10 |
0~12 |
0~10 |
0~10 |
0~10 |
| 精度 |
| 定位精度 Positioning accuracy |
mm |
0.012 |
0.012 |
0.016 |
0.020 |
0.025 |
0.030 |
0.030 |
0.012 |
| 重复定位精度 Ripeatability positioning |
mm |
0.006 |
0.006 |
0.008 |
0.010 |
0.012 |
0.015 |
0.015 |
0.006 |
| 转台分度精度 Table indexing accuracy |
|
15"(±5") |
15"(±5") |
20"(±5") |
5"(±5") |
5"(±5") |
20"(±5") |
20"(±5") |
15"(±5") |
| 转台重复分度精度 Table indexing accuracy |
|
±2"(±1.5") |
±2"(±1.5") |
±2"(±1.5") |
±1.5"(±1.5") |
±1.5"(±1.5") |
±2"(±1.5") |
±2"(±1.5") |
±2"(±1.5") |
| 自动换刀部分 |
| 刀具型式 Tool shank |
|
BT-40 |
BT-50 |
BT-50 |
BT-50 |
BT-50 |
BT-50 |
BT-50 |
BT-40(BT-50) |
| 刀库容量 Tool magazine capacity |
把 |
24 |
24 |
24 |
standard:40(optional:60)标准：40（选配：60） |
| 刀具最大直径×重量×长度 Max tool(diameter×weight×length) |
mm×Kg×mm |
Φ100*7*350 |
Φ125*15*400 |
Φ125*8*400 |
Φ125*25*450 |
Φ125*20*400 |
Φ125*20*400 |
Φ125*20*400 |
Φ100*7*350 Φ125*15*350 |
| 其它 |
| 机械重量 Machine weight |
Kg |
8500 |
10500 |
15000 |
20000 |
20000 |
25000 |
30000 |
7500 |
| 机器总功率 Power requirement |
KVA |
30 |
40 |
45 |
45 |
45 |
50 |
50 |
30 |
| 控制系统 Controller |
|
FANUC oi-MA(标配STANDARD)选配（OPTIONAL）SIEMENS、MITSUBISHI、HD-500等 |
|
|
|
